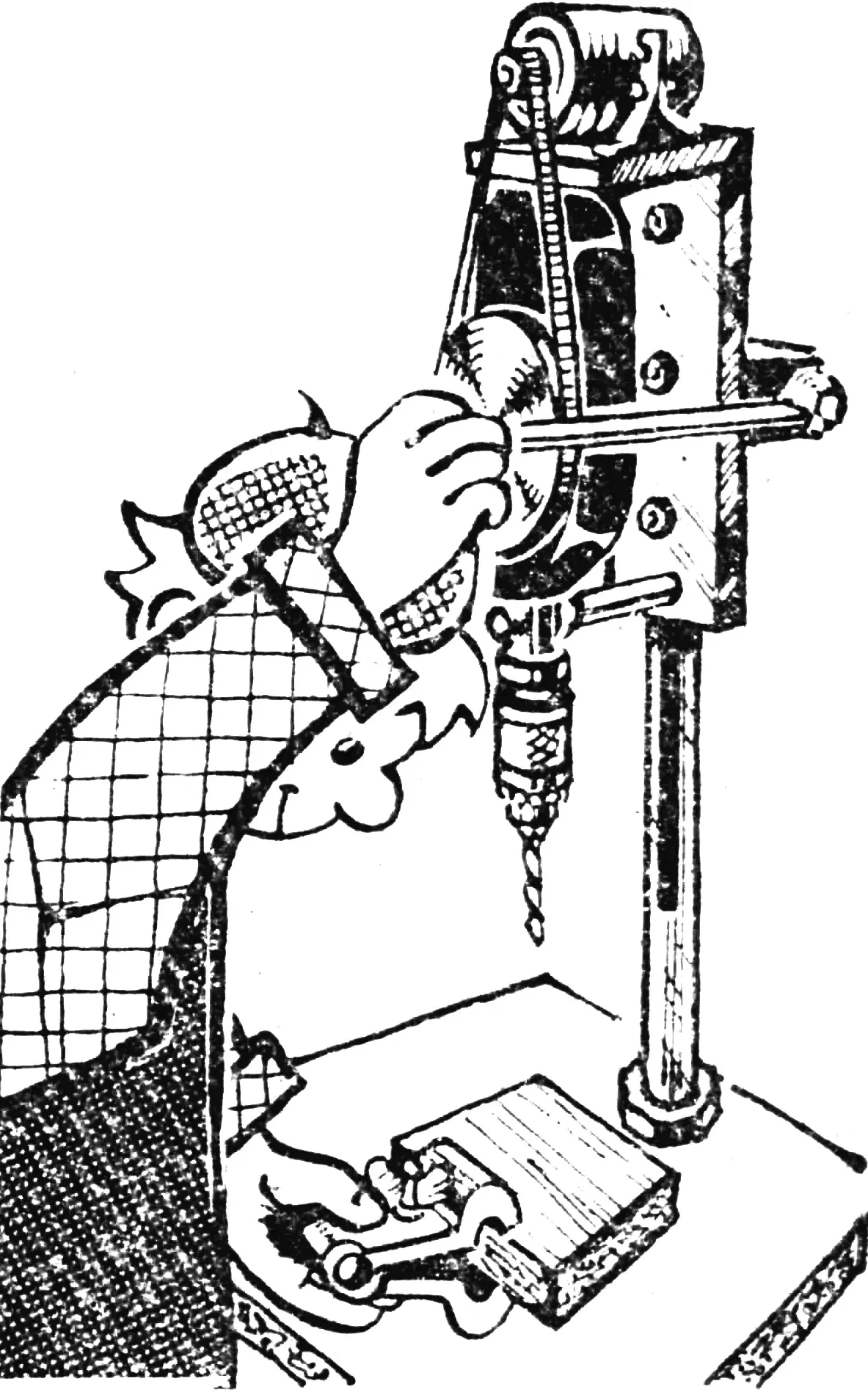

Сверлильный станок из дрели
Для сборки настольного станка понадобятся ручная дрель, электродвигатель и металлические заготовки.
Компоненты:
• Основание — стальная пластина 320×320×8 мм с отверстием Ø 35 мм под стойку и четырьмя резьбовыми отверстиями по углам для ножек.
• Стойка — толстостенная стальная труба (наружный Ø 35 мм, внутренний — 23 мм) с резьбой М35 на конце для фиксации в основании. В ней фрезеруется продольный паз шириной 14 мм и окно под шестерню.
• Кронштейн — Г-образная стальная пластина 355×50×5 мм с отверстиями под мотор и ручку дрели.
Порядок сборки:
1. Закрепить стойку-трубу на стальном основании.
2. Установить внутрь стойки подвижный шток с нарезанной зубчатой рейкой с одной стороны и площадкой под кронштейн с другой.
3. Через продольный паз стойки соединить шток с Г-образным кронштейном.
4. Закрепить на кронштейне ручную дрель и электродвигатель, соединив их клиноременной передачей.
5. Смонтировать на стойке корпус механизма вертикальной подачи с шестерней.
Такая конструкция обеспечивает жесткую фиксацию инструмента и точный ход подачи до 100 мм, превращая обычную дрель в полноценный настольный станок.
🔧
